Полное руководство по инструментам для прессового тормоза

Приблизительное время прочтения: 10 минут

Работа Нажми на тормоз может показаться простым: оператор берет металлическую пластину или пластину и вставляет ее между двумя инструментами. Вы увидите, как верхний инструмент (пуансон) опускается к нижнему инструменту (матрице), чтобы согнуть деталь. Весь процесс оснастки листогибочного пресса завершен.

Такое количество вещей делает гибку одним из самых сложных и наименее известных процессов в производстве металла. Все начинается с того, как пуансон и матрица станка взаимодействуют с листовым металлом.

Базовый Kзнание Тон рАдиус

Некоторые инженеры в отрасли рассказывали истории о том, как клиенты получали твердые модели деталей из листового металла в САПР, видели изгибы и обнаруживали, что никакого радиуса нет. Современное программное обеспечение делает эту ситуацию менее распространенной, но доказывает, что даже люди на производстве не знакомы с гибкой листового металла. Итак, вот самые базовые знания.

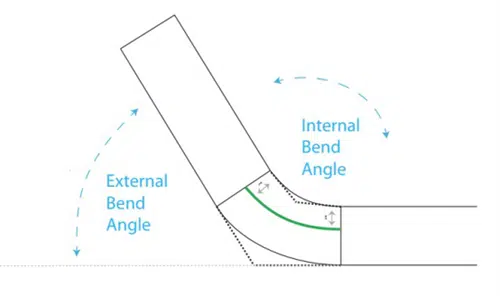

У каждого изгиба есть угол и радиус. Угол изгиба интуитивно понятен, но когда вы смотрите на чертеж детали и измеряете формованную деталь, вам нужно знать, является ли указанный угол внутренним или внешним изгиба.

А как насчет радиуса? В производстве металлов термин радиус используется для описания кривых листового металла, пластин и инструментов, используемых для их создания. Вспомните геометрию средней и старшей школы: нарисуйте круг, поместите точку в центре, а затем проведите прямую линию от этой точки до края. Расстояние этой прямой линии и есть радиус. Чем меньше радиус (чем короче линия), тем меньше круг и тем резче кривая круга.

На некоторых чертежах можно увидеть изгиб с заданным радиусом; если вы видите R .120 со стрелкой, указывающей на внутреннюю часть изгиба, это означает, что внутренний радиус изгиба изгиба (то есть радиус вдоль внутренней поверхности изгиба) составляет 0,120 дюйма. Радиус - это не расстояние между началом и концом сгиба (есть еще один термин). Вместо этого представьте, что рисуете круг, край которого перекрывает изогнутую кривую. Внутренний радиус изгиба круга (и, следовательно, изгиба) должен составлять 0,120 дюйма.

Какие ЧАСAppens Wкурицы Тон Mи другие яs BEnt

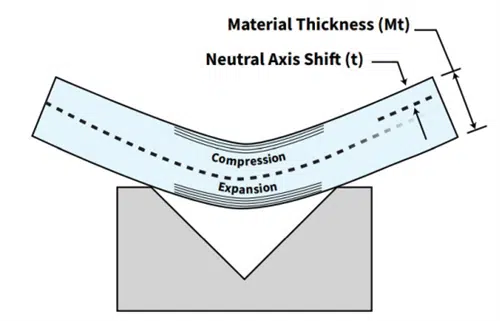

Когда листогибочный пресс сгибается, металл слегка растягивается. Это связано со свойствами сжатия и расширения листа или листа при его изгибе. Учитывайте сечение листового металла по толщине. Близко к внешней стороне изгиб будет расширяться, близко к внутренней будет сжиматься, и взаимодействие этих сил тянет нейтральную ось (границу между сжатием и расширением) к радиусу внутреннего изгиба. Профессионалы в области гибки определяют этот переход как k-фактор, и именно этот переход заставляет металл удлиняться или расти.

Преимущество (и современное программное обеспечение) использует k-фактор и другие переменные для объяснения этого удлинения. Он включает в себя расчет допуска на изгиб (длина нейтральной оси изгиба) и вычета изгиба - суммы, которую вы вычитаете из исходного размера, чтобы учесть удлинение, поэтому, когда заготовка изгибается, ее размер «увеличивается» ». К желаемому размеру.

Если вы полный новичок, это может показаться слишком слабым. Но, по крайней мере, в общем смысле, понимание того, что происходит при сгибании металла, может дать вам хорошую отправную точку для получения дополнительных сведений.

Удар и смерть

Когда вы видите, как оператор берет вырезанную лазером или штампованную металлическую пластину, он скользит или останавливает палец за пуансоном и матрицей, тем самым удерживая заготовку в правильном положении для гибки. Если заготовка опирается на упор. Если она неустойчива на упоре, или имеется проблема с положением пальцев на заднем упоре, при изгибе будут возникать ошибки.

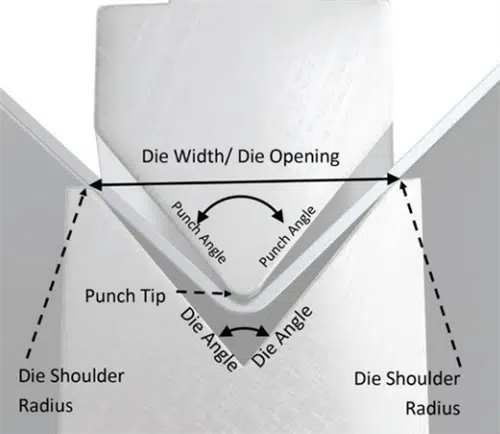

Форма этих инструментов - верхнего пуансона и нижнего штампа - в определенной степени определяет, как происходит изгиб. Обычные пуансоны имеют радиус вершины пуансона (чем меньше радиус, тем острее пуансон) и угол пуансона. Нижняя V-образная форма имеет отверстие формы (также называемое V-образным отверстием или шириной формы). Угол V - это угол формы, а отверстие, которое переходит в V, называется радиусом заплечика формы.

Угол пуансона не должен быть больше угла матрицы. Если пуансон с большим углом опускается в V-образную матрицу с меньшим углом, инструмент может быть поврежден и может возникнуть опасная ситуация.

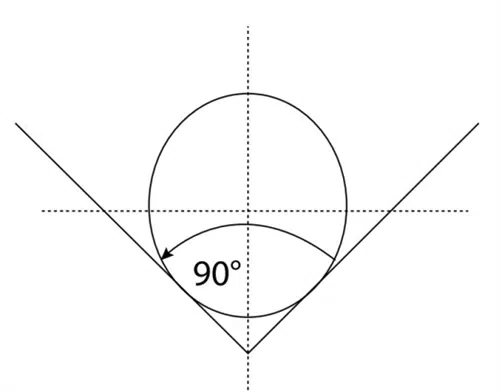

Осмотрев магазин, вы увидите кулаки разной формы, и для большинства кулаков вы можете определить угол наклона. Это угол, под которым металл ведет к наконечнику пуансона, который касается металла. Однако, если ваша мастерская сгибает большую заготовку на большой радиус, вы также можете увидеть круглый пуансон; на конце корпуса пуансона есть большой круглый стержень вместо крошечного наконечника пуансона. Так каков угол удара? Если не настроить каким-либо образом, угол перфорации большого круглого пуансона составляет 90 градусов.

Гибка Mэтод

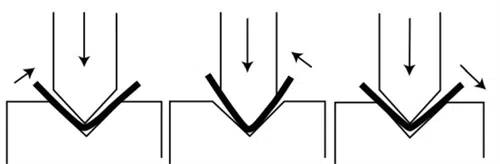

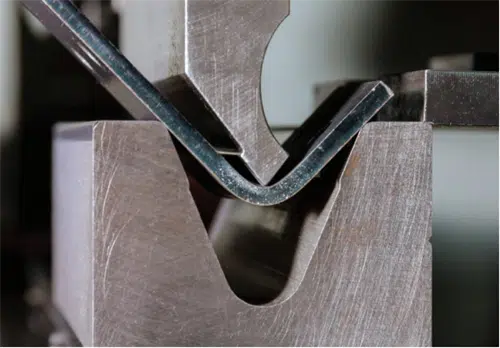

Оператор начинает гнуть, и то, как заготовка взаимодействует с пуансоном и матрицей, зависит от используемого метода гибки. Независимо от используемого метода гибки начало цикла гибки одинаково: пуансон проталкивает лист в отверстие формы и перемещает его по радиусу заплечика формы с обеих сторон V-образной формы.

Однако с этого момента действие гибки зависит от используемого метода гибки. Если вы работаете на обычного производителя старых листогибочных прессов, вы можете потерпеть неудачу. Пуансон сжимает металлическую пластину до тех пор, пока она не «упирается» в дно матрицы, пробивая радиус пуансона до изгиба и прижимая металлическую пластину к углу матрицы. При изготовлении дна радиус наконечника пуансона определяет внутренний радиус изгиба, а угол матрицы определяет угол изгиба.

Более широкая форма также снижает изгибающее усилие, необходимое для создания изгиба. Более толстые материалы требуют большего усилия для изгиба, поэтому обычно требуются более крупные листогибочные прессы с большими отверстиями формы. Выберите слишком узкое отверстие формы для работы, и вы можете повредить машину, инструменты и себя.

Также при гибке на воздухе угол пуансона и матрицы не оказывает прямого влияния на угол гибки. И наоборот, угол изгиба зависит от расстояния, на которое наконечник пуансона опускается до отверстия матрицы, иногда называемого глубиной проникновения.

Отверстие формы также контролирует минимальную длину фланца, которая является самым узким изгибом, который вы можете сделать с помощью имеющихся у вас инструментов. Заготовку нужно устойчиво разместить на уступе формы. В противном случае, как только пуансон начнет давить вниз, заготовка упадет в пространство формы.

При воздушном изгибе выбор более узкого угла матрицы может увеличить глубину проникновения для устранения пружинения, которое представляет собой тенденцию металлической пластины слегка отскакивать после того, как пуансон снимает давление изгиба. Более узкие углы пресс-формы также позволяют изгибать более узкие фланцы, т. Е. Вы можете иметь более низкие минимальные требования к фланцам, хотя, опять же, уменьшение отверстия пресс-формы может значительно увеличить формовочный тоннаж.

Вы можете услышать, как профессионалы вокруг вас говорят, что отверстие формы, которое они выбирают, в несколько раз превышает толщину материала. Есть много способов выбрать лучшую форму для работы, и метод расчета зависит от толщины материала, прочности и многих других факторов. Но самое главное: когда люди выбирают пресс-форму, они хотят выбрать такую форму, которая поможет им наилучшим образом придать форму заготовке, сохраняя при этом тоннаж формования на безопасном уровне ниже предела, с которым могут справиться станок и инструменты.

Строгание Аnd писправление граммкожура Тоолы

Вернувшись в первый день работы, вы увидите, как оператор вытаскивает пуансон и умирает из тележки. Какие это инструменты? Что ж, в зависимости от типа гибки, которую вы выполняете, предупреждающим знаком может быть то, как оператор измеряет свои детали. Если все, что вы видите, это рулетка, тормоз, скорее всего, не прогнется для точной работы. Если угол изгиба находится в пределах 1/4 дюйма, деталь в порядке, и заказчик может не придирчиво относиться к внутреннему радиусу изгиба.

В этих операциях вы можете увидеть некоторые инструменты планирования с рубанками, названные в честь способа их изготовления. Эти инструменты разделены на очень длинные секции, которые можно использовать как есть или разрезать на более короткие. Если они разрезаны, их необходимо пометить, чтобы, если для работы потребуются более длинные инструменты, их можно было собрать заново в точном порядке и направлении разреза. Если вы не сопоставите эти детали правильно, эти инструменты могут вызвать серьезные проблемы с точностью.

Орудие труда Тype

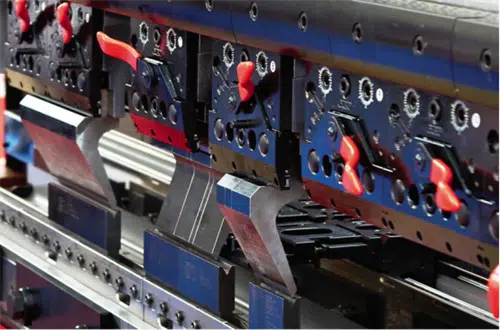

Инструменты в этой отрасли делятся на несколько категорий, включая американские инструменты, европейские инструменты и новые стандартные инструменты. Одно различие между ними заключается в том, как инструменты установлены на листогибочном прессе и как через них проходит изгибающее усилие. У каждого типа инструмента есть свои достоинства и недостатки. Как новичку, вам не нужно вникать в сорняки, но лучше понять, какие типы используются в вашей мастерской, как они правильно установлены на машине и какое влияние окажет инструмент разворота.

Этап Bокончание Cпроигрыш ЧАСвосемь, Аnd Bподтверждать граммогромный

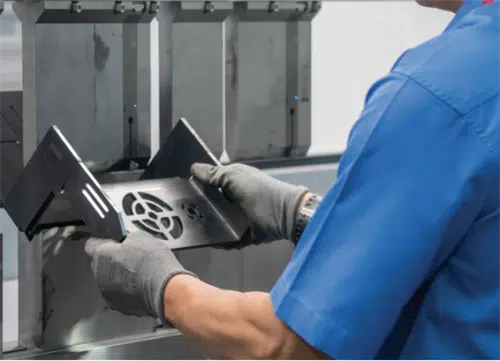

Осмотрев мастерскую, вы можете увидеть, что у некоторых станков есть только один пуансон и матрица, в то время как на других машинах может быть установлено несколько инструментов на листогибочный пресс. Если оператор настроит их правильно, они смогут выполнять фазовый изгиб, то есть перемещать детали через несколько изгибов на одной машине.

Настройка кажется простой, но это не так. С одной стороны, все инструменты в этой настройке должны иметь одинаковую высоту закрытия пространства между пуансоном (непосредственно над инструментом) и станиной в нижней части хода (под инструментом). Установщики могут использовать инструменты, разработанные с универсальной высотой закрытия, или они могут использовать распорки и подступенки, чтобы поднять каждую матрицу, чтобы она соответствовала соответствующему пуансону.

Поскольку современное программное обеспечение может программировать движение заднего упора и моделировать сложные последовательности гибки, эта настройка стала более распространенной. Раньше оператору приходилось вручную поворачивать рукоятку, чтобы переместить палец заднего упора в правильное положение. И эти положения ограничены, что, в свою очередь, ограничивает то, как оператор может перемещать заготовку по заднему упору перед началом каждого изгиба. Теперь машина перемещает задний упор в желаемое положение. Некоторые детали по-прежнему требуют творческих решений для измерения, но можно сказать, что пальцы заднего упора более эффективны, чем раньше.
