กดเบรก คำอธิบายเครื่องมือ

ขึ้นอยู่กับการใช้งานและข้อกำหนดของการโค้งงอ รูปทรงเรขาคณิตต่างๆ สำหรับการเจาะและแม่พิมพ์ของ เครื่องมือกดเบรก เพื่อทำการดัดแผ่นโลหะแบบมาตรฐานหรือแบบพิเศษ ประเภทของเครื่องมือมีความสำคัญไม่เช่นนั้นจะไม่สามารถโค้งงอได้ตามต้องการ

มาตรฐาน NSไม่รู้จัก

แม่พิมพ์ชนิดนี้โดยทั่วไปจะใช้สำหรับการดัดโค้ง 90 องศา

เครื่องมือดัด
Want to Learn About Press Brake Punch & Die? You Need to Read This First 14

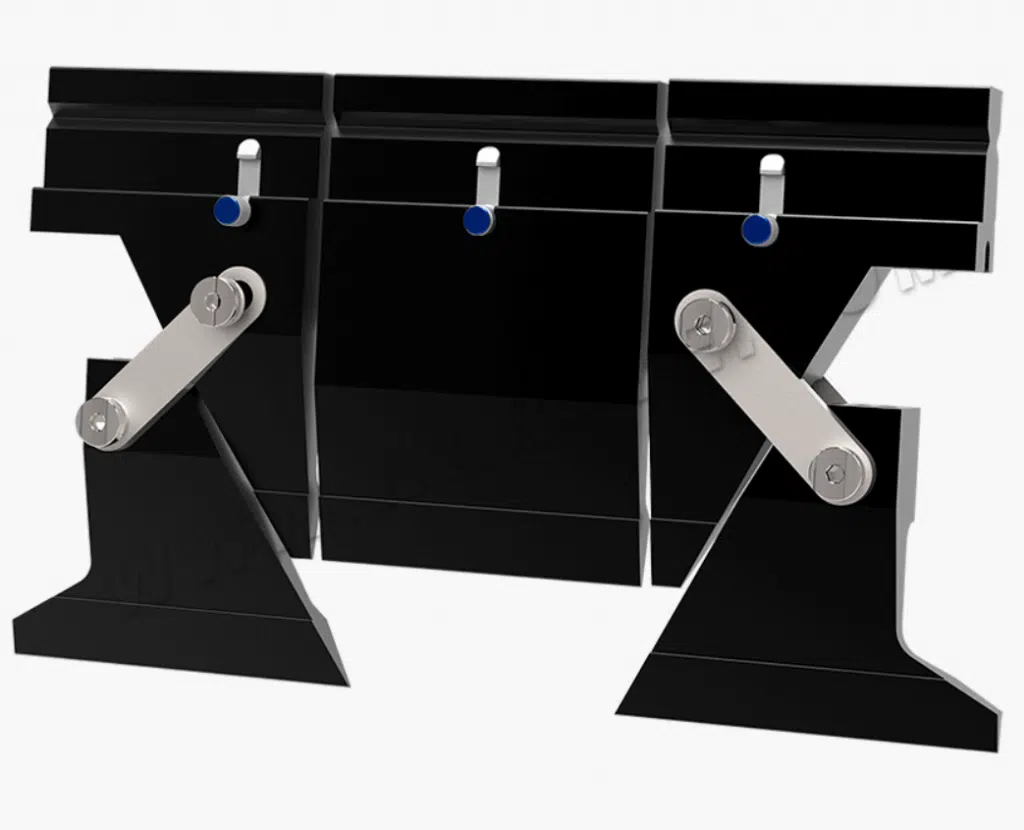

ส่วนหูสวิง

โดยทั่วไปแล้ว แม่พิมพ์ประเภทนี้จะแปรรูปผลิตภัณฑ์รูปทรงกล่อง และหูซ้ายและขวาสามารถกลับสู่ตำแหน่งเดิมได้อย่างรวดเร็วหลังจากดัดเสร็จแล้ว

เครื่องมือกดเบรก
Want to Learn About Press Brake Punch & Die? You Need to Read This First 15

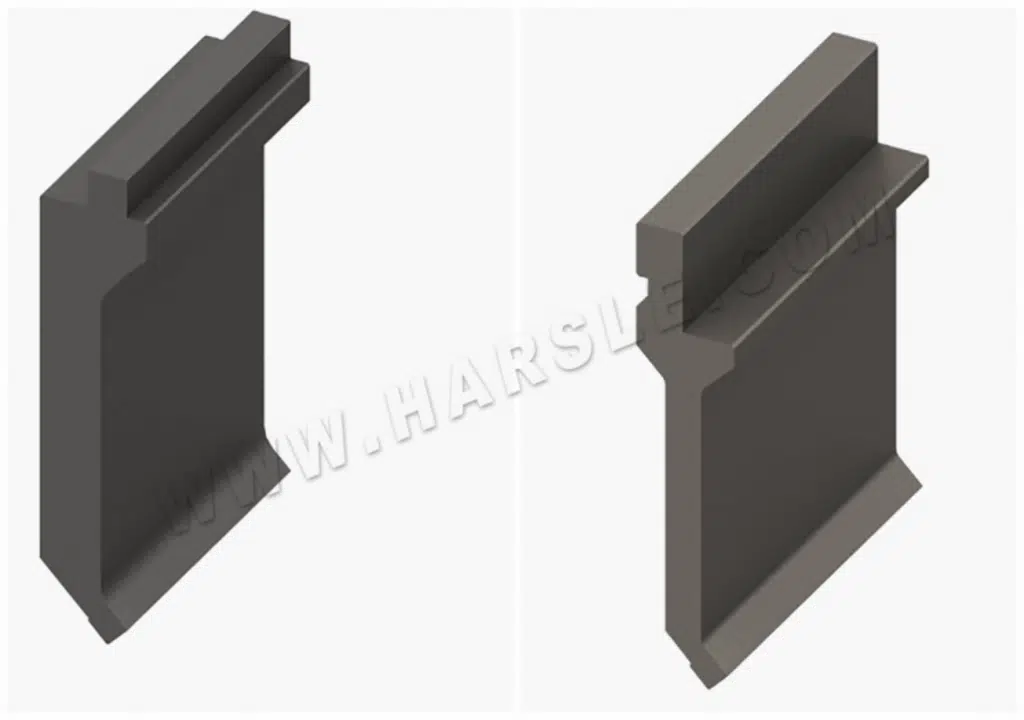

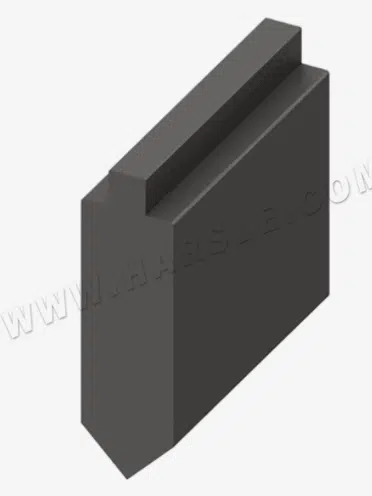

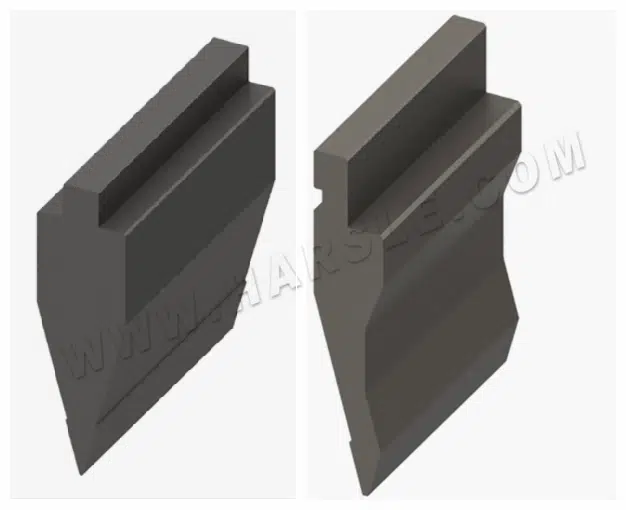

บล็อคพันช์

แม่พิมพ์ประเภทนี้มีรูปร่างคล้ายกับแม่พิมพ์รูปลูกศร แต่มีความกว้างและรัศมีคมมีดที่ใหญ่กว่า ซึ่งเหมาะสำหรับเครื่องจักรน้ำหนักขนาดใหญ่หรือการดัดวัสดุหนัก

เครื่องมือกดเบรก
Want to Learn About Press Brake Punch & Die? You Need to Read This First 16

หมัดเฉียบพลัน

แม่พิมพ์ประเภทนี้มักใช้ในการโค้งงอที่มุม 30 ถึง 90 องศา และยังมักใช้ในการโค้งงอผลิตภัณฑ์ 30 องศาก่อนที่จะทำให้แบน

เครื่องมือกดเบรก
Want to Learn About Press Brake Punch & Die? You Need to Read This First 17

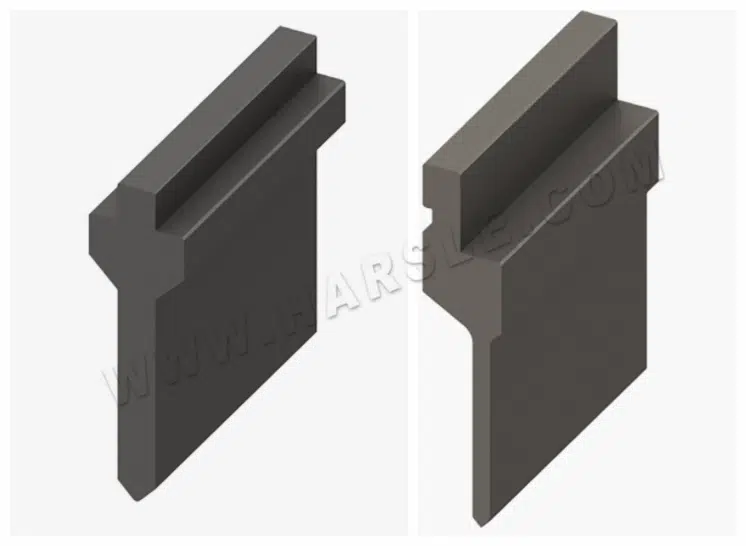

Arrow Punch

แม่พิมพ์ประเภทนี้โดยทั่วไปจะเป็นแนวตั้ง มีความหนาค่อนข้างบาง และเหมาะสำหรับผลิตภัณฑ์ที่จะงอจากทั้งสองด้าน

เครื่องมือดัด
Want to Learn About Press Brake Punch & Die? You Need to Read This First 18

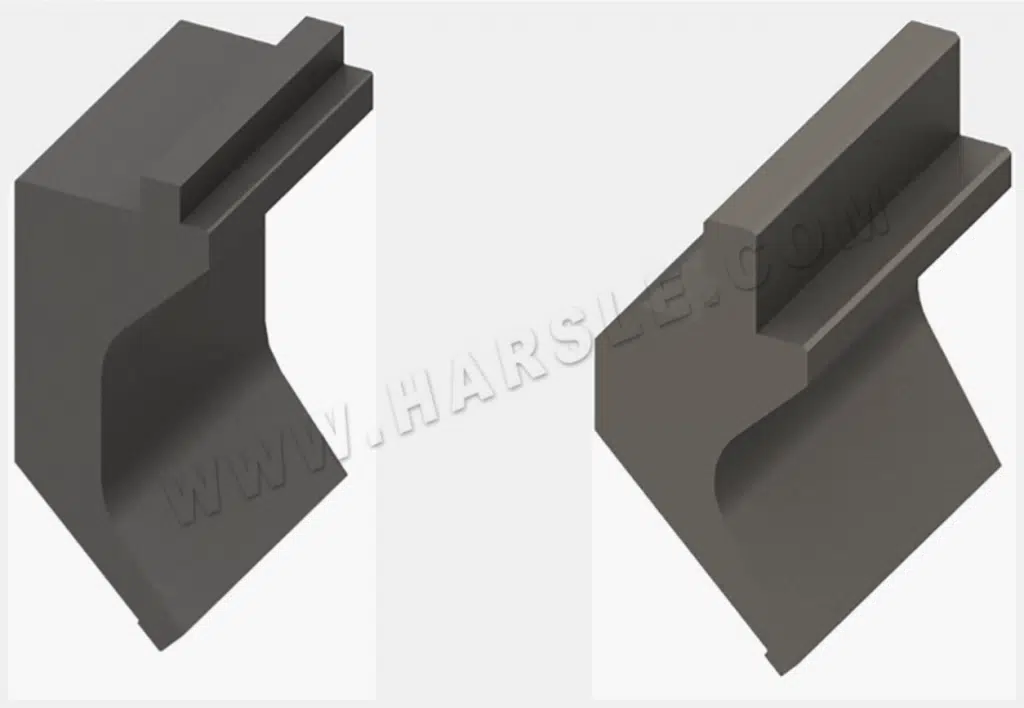

คอห่าน ต่อย

แม่พิมพ์ประเภทนี้มักใช้สำหรับประเภทร่องพับหรือผลิตภัณฑ์ที่ต้องการความลึกมากกว่าสำหรับจุดศูนย์กลางของแม่พิมพ์ด้านบน

เครื่องมือดัด
Want to Learn About Press Brake Punch & Die? You Need to Read This First 19

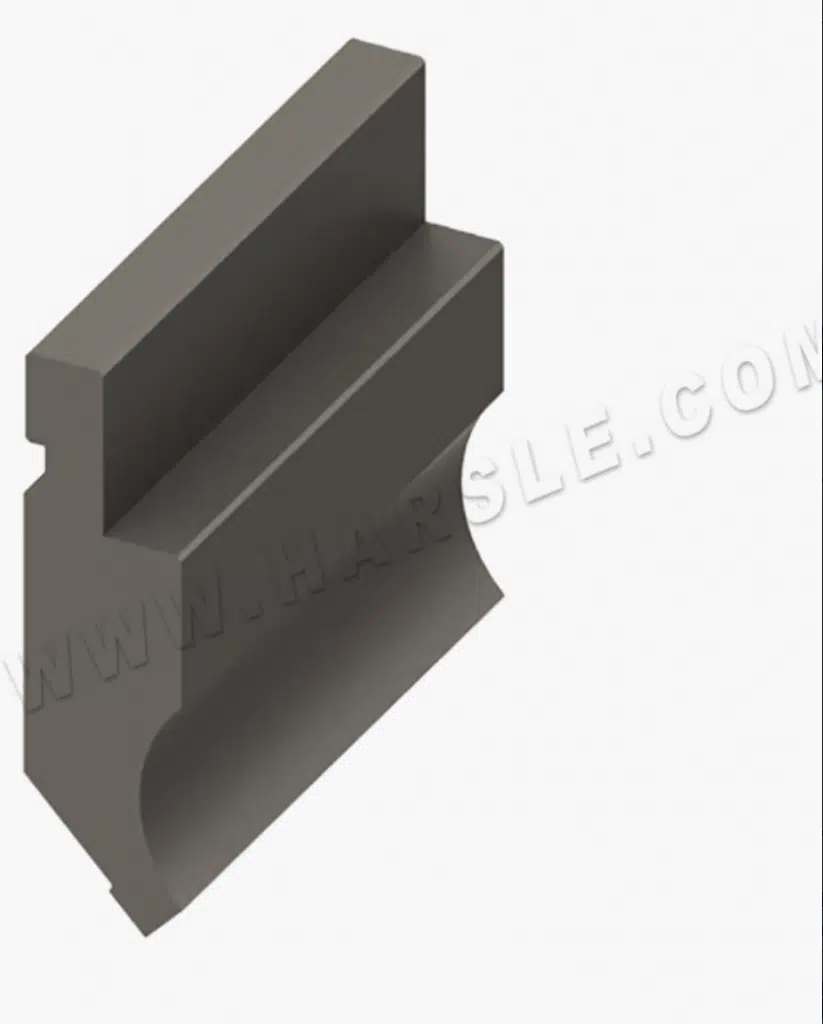

สายสะพาย

ส่วนข้อศอกของแม่พิมพ์ประเภทนี้แคบมากและมักใช้สำหรับการประมวลผลส่วนหน้าหรือวงกบประตู

เครื่องมือดัด
Want to Learn About Press Brake Punch & Die? You Need to Read This First 20

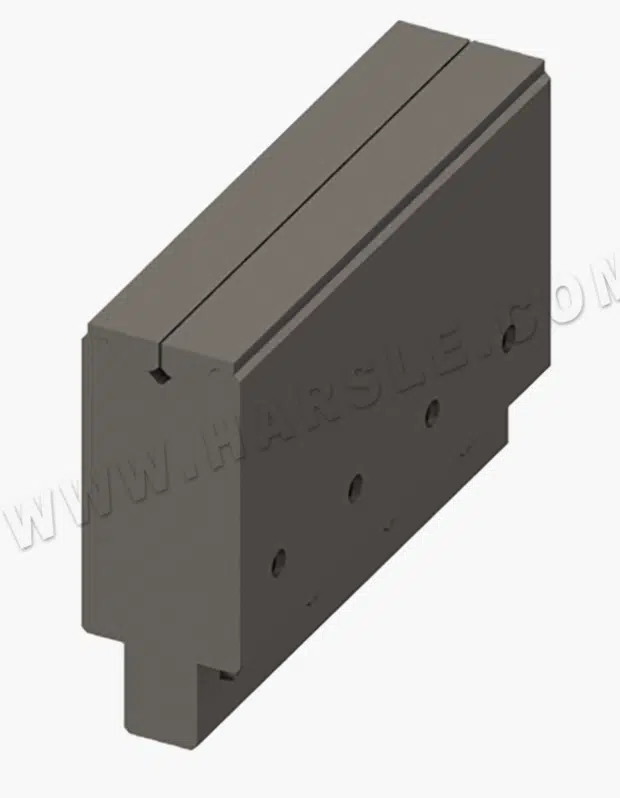

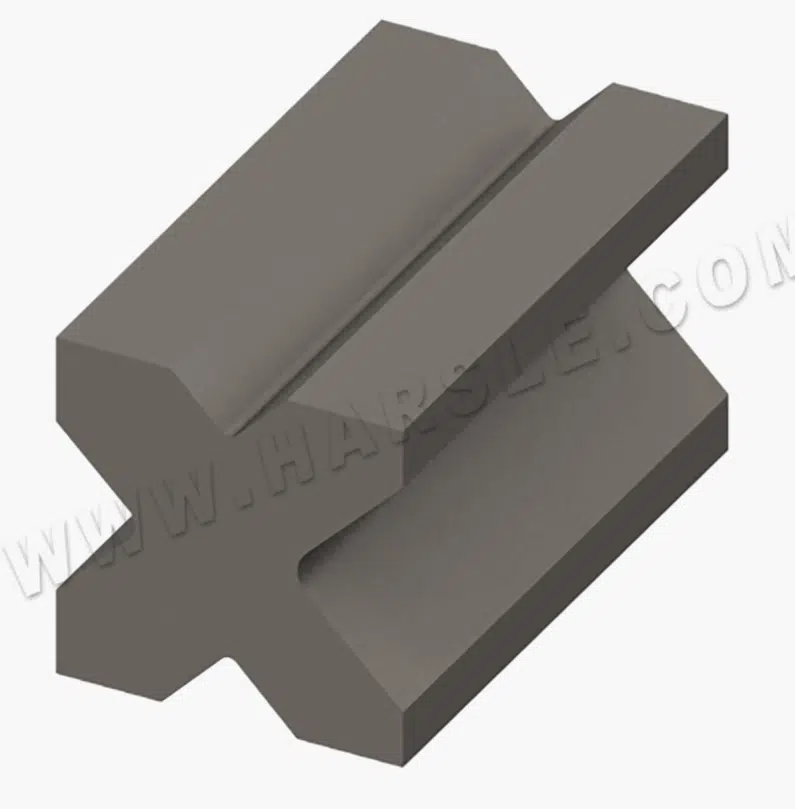

มัลติ วี ได

ความกว้างของช่องเปิดรูปตัววีที่เหมาะสมสามารถเลือกได้ตามความหนาของการดัด และยังใช้กับรอยบากครึ่งวงกลมได้อีกด้วย

ต่อยแล้วตาย
Want to Learn About Press Brake Punch & Die? You Need to Read This First 21

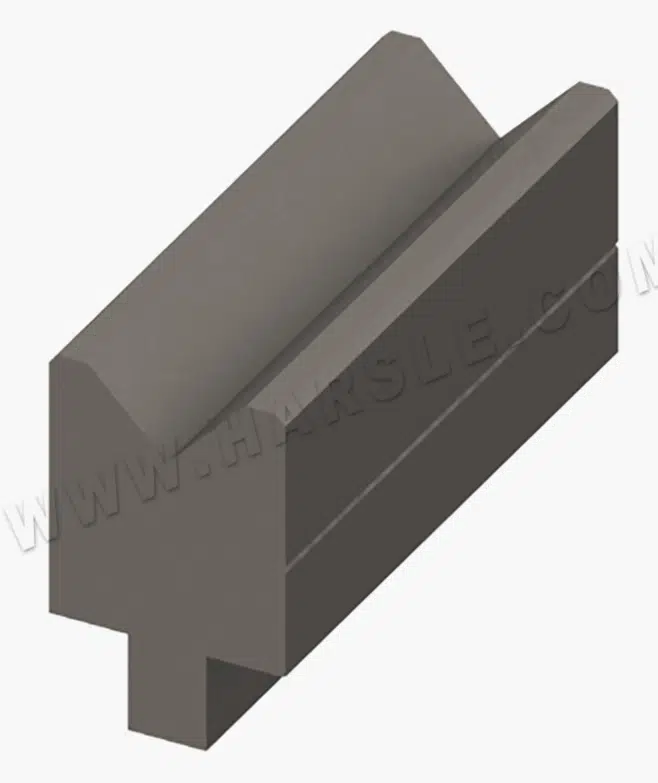

ซิงเกิล วี ได

มุมบากโดยทั่วไปอยู่ระหว่าง 30 องศาถึง 90 องศา เมื่อเทียบกับแม่พิมพ์ multi-V ชิ้นงานจะมีพื้นที่ว่างมากขึ้นในระหว่างกระบวนการดัด

ต่อยแล้วตาย
Want to Learn About Press Brake Punch & Die? You Need to Read This First 22

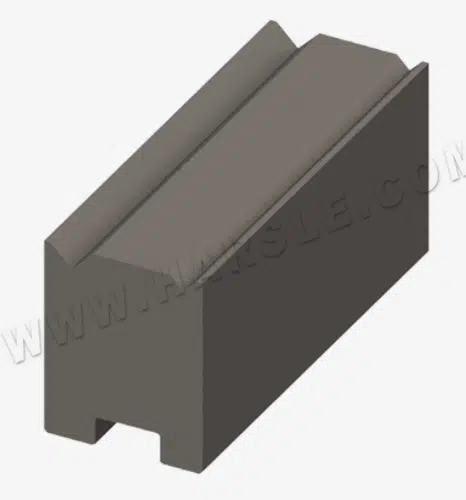

ดับเบิ้ลวี ตาย

เนื่องจากแม่พิมพ์ล่าง double-V ถูกติดตั้งโดยตรงบนรางนำและไม่ยึดด้วยสกรู จึงสามารถเปลี่ยนรอยบากได้อย่างรวดเร็ว

image 10 1
Want to Learn About Press Brake Punch & Die? You Need to Read This First 23

ไม่มีการเยื้อง

เมื่อเทียบกับแม่พิมพ์ทั่วไป แม่พิมพ์ชนิดนี้สามารถหลีกเลี่ยงการเยื้องที่เกิดจากการสัมผัสระหว่างชิ้นงานกับรอยบากระหว่างกระบวนการดัด

เครื่องมือกดเบรก
Want to Learn About Press Brake Punch & Die? You Need to Read This First 24

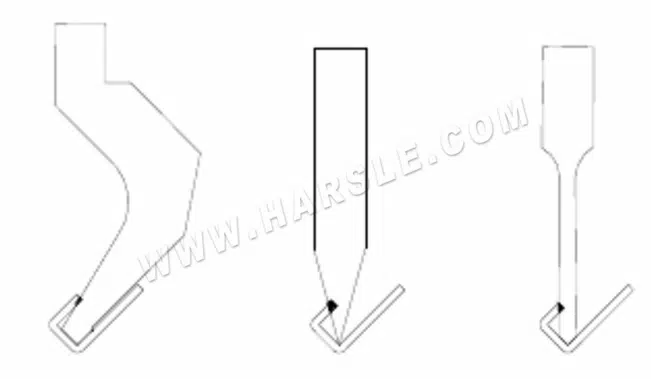

ดัด ผมรบกวน

สำหรับการดัดงอสองครั้งขึ้นไป ชิ้นงานดัดและแม่พิมพ์มักจะรบกวนซึ่งกันและกัน ดังแสดงในรูปภาพ ส่วนสีดำเป็นส่วนรบกวน เพื่อไม่ให้การดัดเสร็จสมบูรณ์ หรือการเปลี่ยนรูปการดัดเกิดจากการรบกวนการดัด ดังนั้นสำหรับชิ้นงานพิเศษที่แตกต่างกัน จำเป็นต้องปรับแต่งแม่พิมพ์ที่เกี่ยวข้อง

เครื่องมือกดเบรก
Want to Learn About Press Brake Punch & Die? You Need to Read This First 25

เครื่องจักร ดีรายละเอียด

แรงดัด – ประกาศแรงดัดสำหรับเบรกกดเป็นสูงสุด ได้รับแรงโค้ง แรงดัดคำนวณตามความหนาของชิ้นส่วน วัสดุ และข้อกำหนดการโค้งงอ

ความยาวดัด – ประกาศความยาวดัดเป็นความยาวของโต๊ะและสูงสุด ความยาวที่เป็นไปได้สำหรับการติดตั้งเครื่องมือ ความยาวในการดัดมักจะแสดงถึงความเป็นไปได้ของความยาวที่จะโค้งงอเมื่อกดเบรก ความยาวในการดัดอาจเป็นมาตรฐาน (ปกติจะประกาศ) หรือภายในคอลัมน์ (ซึ่งเท่ากับระยะห่างระหว่างเสา) สำหรับชิ้นส่วนที่ต้องการตำแหน่งลึกภายในลำคอ

คานเคลื่อนย้ายได้ – ปกติคานบนของเครื่องจักรจะเคลื่อนที่พร้อมกับหมัดเข้าหาดายเพื่อทำการโค้งงอ บีมมีการควบคุมการเคลื่อนที่ด้วยระบบไฮดรอลิคหรือระบบไฟฟ้า

จังหวะของเบรกกด – ประกาศจังหวะของลำแสงที่จะย้ายจากตำแหน่งบนสุด ระยะการโค้งงอพร้อมกับรายละเอียดและขนาดของหมัดและแม่พิมพ์เป็นสิ่งจำเป็นสำหรับการศึกษาความเป็นไปได้ในการโค้งงอ

การเปิดกดเบรก กลางวัน – สูงสุด ระยะห่างที่เป็นไปได้จากตำแหน่งบนสุดของลำแสงและตารางด้านล่างโดยไม่ต้องติดตั้งเครื่องมือ

Backgauge ของเบรกกด – backgauge เป็นระบบหลักที่ส่วนหลังของ press brake ซึ่งใช้เป็นตัวหยุดหรือยึดตำแหน่งของชิ้นส่วนในระหว่างการดัด Backgauge เป็นหน่วยที่ซับซ้อนซึ่งมีการเคลื่อนไหวแยกจากแบบแมนนวลไปจนถึงเซอร์โวไดรฟ์ถึง 6 แกนที่เคลื่อนย้ายได้พร้อมการควบคุม CNC สำหรับชิ้นส่วนและโปรแกรมที่ซับซ้อน

มงกุฎโก่ง – เบรกแบบกด เนื่องจากโครงสร้างมีการโก่งตัวของโครงสร้างภายในระหว่างการโค้งงอซึ่งมีการคำนวณและวัตถุสำหรับการกำจัดเพื่อความแม่นยำของการโค้งงอ ขึ้นอยู่กับการก่อสร้างของเบรกกด การชดเชยการโก่งตัวดังกล่าวอาจเป็นแบบบูรณาการในการก่อสร้าง คู่มือล้อมือ ไฮดรอลิกพร้อมระบบควบคุม CNC เป็นต้น

การหนีบ การตรึงเครื่องมือ – ยูนิตและระบบสำหรับหนีบเจาะและดายด้วยคานและโต๊ะกดเบรก มีระบบจับยึดเครื่องมือและการตรึงที่หลากหลายขึ้นอยู่กับรุ่นและผู้ผลิต ความเป็นไปได้ของเครื่องจักร ฯลฯ การหนีบจะเชื่อมต่อกับตัวจับยึดและตัวจับยึดแม่พิมพ์เป็นส่วนตรงกลางของจุดเชื่อมต่อ โดยทั่วไปการจับยึดเป็นแบบแมนนวล แต่สามารถเปลี่ยนได้ด้วยชุดนิวแมติกหรือไฮดรอลิก

เครื่องมือ ดีรายละเอียด

เครื่องมือยอดนิยมหรือหมัด – เครื่องมือบนซึ่งเชื่อมต่อกับคานบนของเบรกแบบกด

ตาย – เครื่องมือด้านล่างซึ่งเชื่อมต่อกับตารางด้านล่าง

ต่อย ที่ยึด – ชุดจับยึดด้านบนพร้อมตัวจับยึดและส่วนประกอบตรงกลางเพื่อยึดหมัดไว้ด้านในตัวเครื่อง

ผู้ถือแม่พิมพ์ – เครื่องมือหนีบด้านล่างพร้อมอุปกรณ์ยึดสำหรับยึดดายบนโต๊ะ

มุมของเครื่องมือ – มุมของปลายเจาะหรือร่องดายตามที่ต้องการด้วยรูปทรงของเครื่องมือ

Multi-V ตาย – แม่พิมพ์พิเศษที่มีช่องเปิดรูปตัว V หลายด้านที่ด้านต่างๆ สำหรับการใช้งานอเนกประสงค์

แม่พิมพ์รูปตัว T – T-dies เมื่อ 1-V ตายด้วยความสูงต่างกัน

ความสูงและความกว้างของเครื่องมือ - ขนาดภายนอกของเครื่องมือ

กด NSคราด NSอูลส์ NSการผลิต

ความสามารถในการจัดเก็บตำแหน่งมาตรฐานจำนวนมากของเครื่องมือดัดงอด้วยการทำเครื่องหมายและการตัดก่อนการจัดส่งช่วยให้มีเวลาในการจัดส่งที่ดีแม้ในการสั่งซื้อจำนวนมาก เครื่องมือดัดของเราทั้งหมดที่มีการใช้เครื่องจักร CNC และการควบคุมคุณภาพในระหว่างขั้นตอนการผลิตต่างๆ สำหรับเครื่องมือดัดงอจะใช้เหล็กกล้าคุณภาพสูง C45 หรือ 42CrMo4 เท่านั้น การเจียรที่แม่นยำช่วยให้สัมผัสกับวัสดุได้ดีที่สุด เครื่องมือทั้งหมดของเราผ่านการอบชุบด้วยอุณหภูมิถึง 55/60 HRC เพื่อการใช้งานที่ยาวนานและป้องกันความเสียหายได้อย่างมีประสิทธิภาพ

เมื่อใช้ร่วมกับเครื่องมือ เราสามารถจัดหาโมเดล .DXF เพื่อนำเข้าไลบรารี CNC ของเบรกกดได้อย่างรวดเร็ว
