5 choses que vous devez savoir sur les outils de presse plieuse

Machines-outils de pliage CNC

Lors de l'utilisation de la machine à cintrer, la demande d'outils de presse plieuse est très importante et les exigences de précision pour les machines-outils à cintrer sont également très élevées car si sa précision est faible, cela aura beaucoup d'impact sur le produit, Par exemple, déviation de l'angle de pliage de la tôle, angle de rebond de la tôle, déformation de la pièce pliée et réduction de la durée de vie des outils, etc. Alors, quels matériaux conviennent à la fabrication d'outils ? Dans l'article d'aujourd'hui, ce qui suit est une brève introduction aux machines-outils de pliage sous plusieurs aspects.

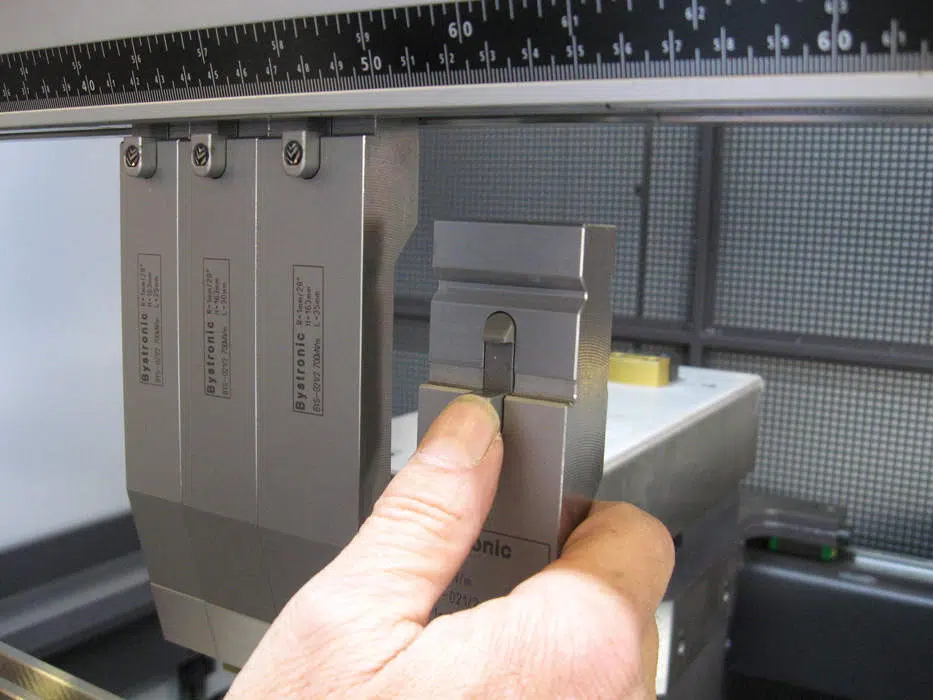

poinçon de presse plieuse

La direction de tendance du développement des machines-outils de pliage:

  1. Intensification : l'intégration centralisée des variétés de produits de base, des services et d'autres fonctions dans le centre commercial des machines-outils de pliage. Un bon marché professionnel peut non seulement atteindre une concentration élevée de produits et garantir que les acheteurs peuvent acheter les produits dont ils ont besoin sur le marché, mais également répondre aux besoins des clients pour obtenir un approvisionnement « à guichet unique » grâce à une conception scientifique et raisonnable.
  2. Spécialisation : Faites un bon travail d'écriture sur des mots spécifiques. L'industrie chinoise des machines-outils de pliage est divisée en outils d'emboutissage de métal, outils d'injection et de nombreuses autres portes.
  3. Échelle : non seulement la taille du marché, la superficie du bâtiment et d'autres indicateurs matériels sont reflétés, mais plus important encore, la concentration des marques, des produits, des usines de fabrication et des commerçants sur le marché.
  4. Informatisation : Il est nécessaire de faire jouer pleinement le rôle des technologies de l'information dans la concurrence, et d'étendre la concurrence d'un seul produit à l'ensemble de la chaîne d'approvisionnement.
  5. Internationalisation : La circulation des produits d'outils de presse plieuse doit être davantage internationalisée, montrant la situation de l'internationalisation du marché intérieur et la domestication du marché international. Une ville moderne de machines-outils de pliage devrait avoir l'activité et la capacité d'opérer à l'échelle internationale. En termes de matériel, il doit fournir un lieu d'achat d'une activité, et en termes de logiciels, il doit fournir des services complets pour les chandails internationaux.

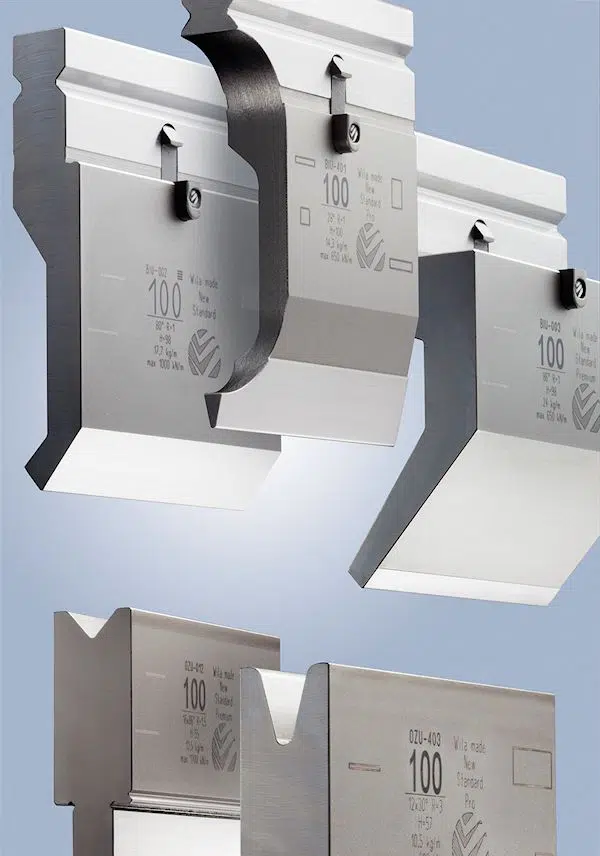

presse plieuse poinçon et matrice

L'influence de la faible précision des outils de la presse plieuse sur le produit :

Pour certains produits avec de faibles exigences de précision, les exigences de précision peuvent être assouplies ; mais pour les outils de précision tels que les machines-outils de pliage, la précision détermine directement s'il est de haute qualité. Donc, si la précision de l'outil n'est pas élevée, quel impact cela aura-t-il sur le produit ? Nous allons jeter un coup d'oeil:

  • Déviation de l'angle de pliage de la tôle

Si l'angle du couteau de cintrage est trop grand ou trop petit, l'angle du produit fini en tôle ne répondra pas directement aux attentes. Et si le bord du couteau à cintrer n'est pas assez droit, cela conduira également à un arc plus grand au pli de la tôle finie, plutôt qu'à un angle évident. Peut affecter la qualité de la pièce.

Si la précision de la bouche de chanfreinage de la rainure de la matrice inférieure n'est pas élevée et que l'angle est trop grand, la tôle glissera vers le bas pendant le pliage, entraînant une déformation ou une grande flexion au niveau du pliage. Si l'angle est trop petit, il est facile de laisser une empreinte à l'extrémité de la tôle, ce qui affecte la qualité et l'apparence de la pièce.

  • Angle de rebond de la tôle

La précision de l'angle de chanfreinage de la matrice inférieure de la cintreuse n'est pas élevée. Par exemple, lorsque l'angle est trop petit ou trop grand, la profondeur de l'emboutissage de la tôle est trop différente. En effet, l'angle de rebond de la tôle sera différent de la valeur estimée, ce qui affectera la qualité du produit.

  • Déformation de la pièce pliée

Certaines machines-outils de pliage prendront en compte un concept appelé cavité au début de la conception, et sa fonction est d'éviter le produit. , contact avec la partie cavité, entraînant la déformation de la partie supérieure de la pièce.

  • La durée de vie des outils est raccourcie

La faible précision de chaque partie des machines-outils de pliage affectera sa durée de vie. Par exemple, la déviation d'angle de la matrice supérieure et inférieure augmentera le frottement. La faible précision de la poignée de la matrice entraîne une déviation du parallélisme global et augmente le frottement dans une certaine direction des coins supérieurs et inférieurs. La faible précision de la fente des outils peut faire osciller les outils. L'oscillation pendant le fonctionnement raccourcit non seulement la durée de vie des outils, mais affecte également considérablement l'efficacité du travail.

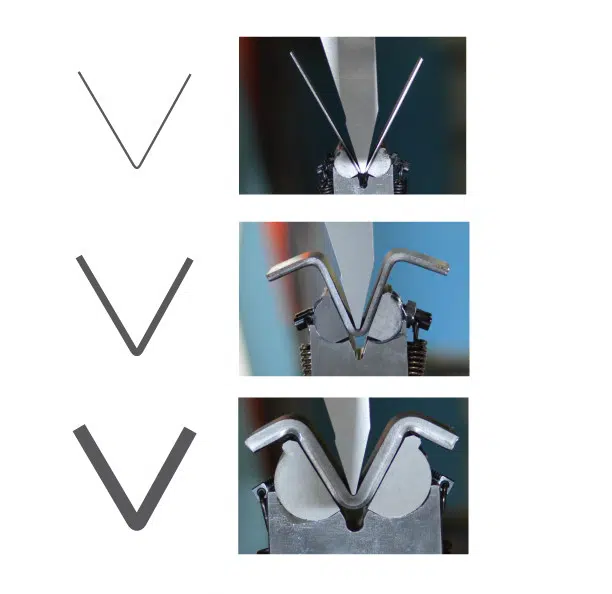

machines-outils de pliage

Matériaux adaptés à machines-outils de pliage:

Alors, quels types de matériaux conviennent à la fabrication de machines-outils plieuses? Différents matériaux sont utilisés dans différents domaines de production. Ici, l'éditeur citera plusieurs matériaux couramment utilisés pour comparer leurs avantages et leurs inconvénients.

  • Acier de construction à haute teneur en carbone

Faible élasticité, faible trempabilité après traitement thermique, la dureté peut généralement atteindre HRC30-35 degrés, généralement adaptée aux machines-outils de pliage ordinaires, dont le principal représentant est l'acier n° 85, sa résistance et sa dureté sont supérieures à celles des autres 75/70/80 L'acier est légèrement plus haut, donc pour les pièces avec de faibles exigences de flexion, l'acier n° 85 peut essentiellement répondre aux exigences.

  • Acier allié à faible teneur en carbone

Généralement, la dureté et la ténacité de l'acier allié à faible teneur en carbone sont beaucoup plus fortes que celles de l'acier à haute teneur en carbone. Cela est dû à l'ajout d'oligo-éléments métalliques tels que le chrome et le molybdène dans le processus de fusion, et ses performances sont grandement améliorées.

  • Acier 42CrMo

C'est un acier allié à faible teneur en carbone avec de très bonnes performances. Après traitement thermique, la dureté peut atteindre HRC48 ± 2 degrés. Il peut être bien adapté à la production de diverses machines-outils de pliage de haute précision et de normes strictes avec une forte résistance à l'usure. Maintenant, 42CrMo est utilisé à la maison et à l'étranger. est plus commun et a un large éventail d'applications.

  • Acier Cr12MoV

Il s'agit également d'un acier allié à faible teneur en carbone, qui est plus largement utilisé dans les matrices d'emboutissage. En raison de sa dureté élevée, de sa résistance élevée à l'usure et de sa trempabilité élevée, il est bien utilisé dans les matrices de découpage. Avec le développement de l'industrie, ce type d'acier a également été progressivement introduit dans la production de machines-outils de pliage. Après traitement thermique, la dureté est HRC55-60 degrés. Sa dureté élevée et sa haute résistance à l'usure déterminent que l'acier Cr12MoV a une bonne application dans des domaines spéciaux.

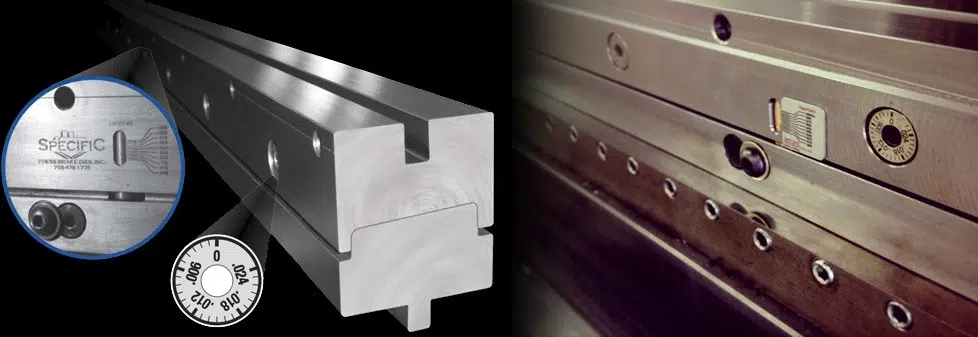

presse plieuse mourir

Les 6 paramètres des matrices de presse plieuse sont introduits comme suit :

  • Matériau de matrice de machine à cintrer: Le matériau est généralement T8 ou T10, et le meilleur matériau 42CrMo est utilisé. Il nécessite principalement une résistance élevée, une ténacité élevée et une bonne résistance à l'usure, alors choisissez l'acier à matrice froide. Cr12MoV est un bon matériau. Les performances d'utilisation sont satisfaisantes, les performances du processus sont également très bonnes et le prix est également élevé.
  • Température de trempe et de durcissement : cinquante-deux à soixante degrés Celsius.
  • Tolérance admissible : 0,02 mm.
  • Longueur standard : 835 mm, 800 mm, 550 mm (les spécifications des produits des outils de presse plieuse NC standard, les spécifications des outils de presse plieuse non standard peuvent être personnalisées pour le traitement et la production selon les dessins fournis par les clients).
  • Les spécifications du segment de matrice sont les suivantes : la matrice supérieure du segment de matrice 1 est 100 (gauche), 10, 15, 20, 40, 50, 200, 300, 100 (droite) = 835 mm ; la matrice inférieure est de 10, 15, 20, 40, 50, 100, 200, 400 = 835 mm. Les outils supérieurs du segment d'outils 2 sont 100 (gauche), 10, 15, 20, 40, 50, 165, 300, 100 (droite) = 800 mm. Il convient à la machine à cintrer LVD importée, à la machine à cintrer AMADA, à TRUMPF, FINN-POWER et à d'autres machines-outils et outils de cintrage NC pour la cintreuse NC domestique. Les produits comprennent le type d'étape de machine à cintrer CNC, le type inférieur concentrique de machine à cintrer, le type supérieur de machine à cintrer et le type inférieur de machine à cintrer.
  • Outil standard : la matrice de la presse plieuse est divisée en matrice supérieure et matrice inférieure de la presse plieuse, qui sont utilisées pour l'emboutissage et la séparation des tôles. Les outils de formage ont une cavité et les outils de séparation ont une pointe.

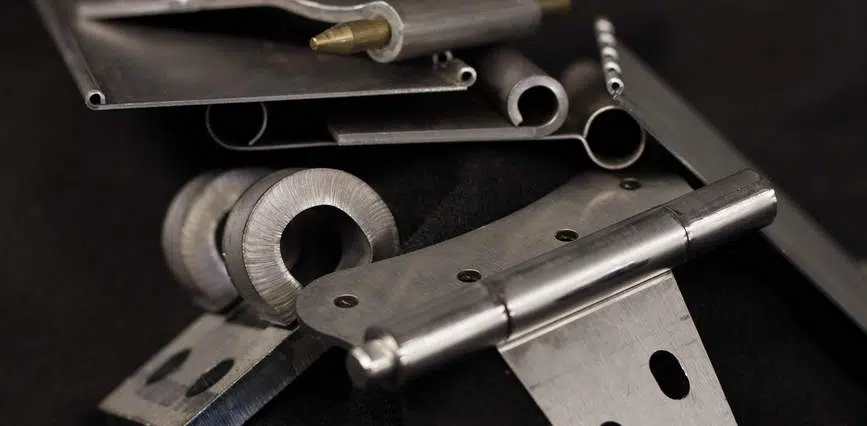

pièces de presse plieuse

Comment choisir les outils de la plieuse CNC? nous pouvons l'analyser à partir des outils supérieurs et des outils inférieurs :

  • Sélection de la matrice supérieure de la machine à cintrer CNC

La sélection de la matrice supérieure doit être déterminée en fonction de la taille de la force de flexion. Notez que la charge de la matrice ne doit pas dépasser la limite. Si l'utilisateur choisit une matrice spéciale, une attention particulière doit être portée à la charge de ces matrices qui est différente de la matrice normale. Il est nécessaire de sélectionner correctement la matrice supérieure de la machine à cintrer CNC pour éviter que la matrice supérieure ne se fissure et blesse les personnes en raison de la force de flexion dépassant la limite de charge de la matrice supérieure.

La forme de la matrice supérieure de la plieuse CNC a une grande influence sur la possibilité de plier et de former la pièce. Lors de la programmation et de la sélection de la matrice, il est nécessaire de prendre en compte la forme de la matrice et si elle interfère pendant le processus de formage de la pièce.

Lorsque les outils sont programmés dans la bibliothèque d'outils du système CNC, les dimensions extérieures des outils doivent être programmées avec précision, et le système CNC peut calculer avec précision si les outils interfèrent avec la pièce lorsqu'il calcule automatiquement le processus de pliage.

  • Sélection de la matrice inférieure de la plieuse CNC

La largeur des matrices inférieures en V V doit être déterminée selon la formule suivante en fonction de l'épaisseur t du matériau. La formule générale est :

t < 3mm V =(6~8)×t

t ≥ 3mm V =(8~12)×t

La largeur des matrices inférieures V peut également être déterminée raisonnablement et scientifiquement en fonction du changement de la petite largeur de pliage b et du rayon de congé r de la partie pliée.

La force de flexion générée par la plieuse CNC pendant le processus de pliage se rassemblera sur la table de travail et agira également sur les outils, il convient donc de noter que la charge sur les outils ne peut pas dépasser la limite.

Si l'utilisateur utilise une nouvelle presse plieuse CNC, tous les aspects de la presse plieuse hydraulique CNC standard sont très bons. Lors du pliage de la pièce en tôle sur la presse plieuse avec la nouvelle matrice, la pièce répond également aux exigences du dessin. Mais après une période de production, on constatera que la pièce pliée à partir des mêmes outils ne répond pas aux exigences du dessin. Pourquoi?

Analyse des causes : usure de la matrice supérieure

La matrice de cintrage supérieure est généralement une matrice polyvalente, et un ensemble de matrices de cintrage générales peut répondre aux exigences de cintrage d'une série de pièces en tôle. De plus, les matrices supérieures sont également fréquemment utilisées. En d'autres termes, nous avons moins de matrices supérieures pour les machines d'emboutissage de métaux. Selon les enquêtes de HARSLE et les visites de clients qui utilisent des plieuses CNC, certaines petites unités de production en usine ne changent jamais la matrice supérieure de la plieuse.

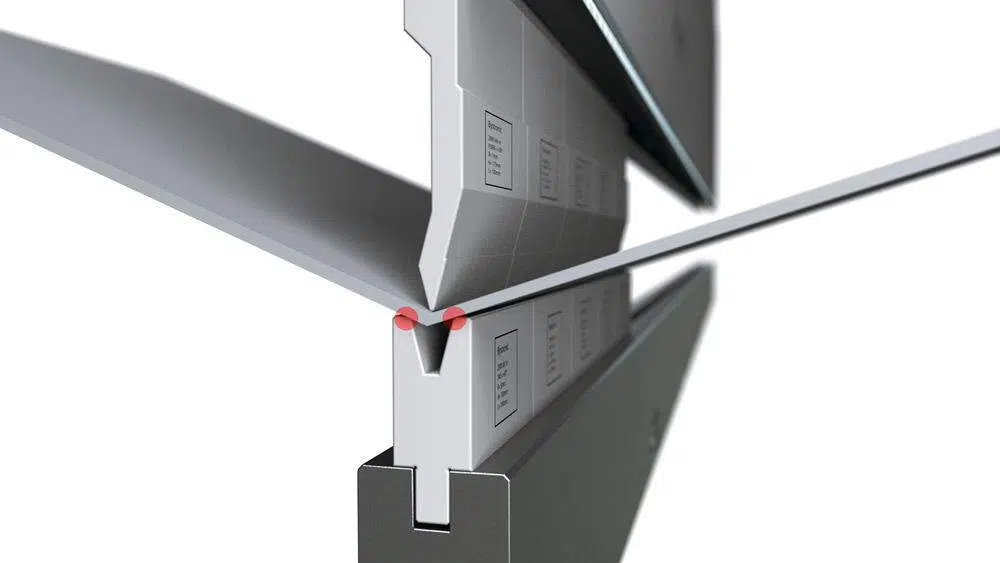

outils de presse plieuse

De plus, l'angle R de la matrice de cintrage supérieure est relativement faible, généralement inférieur à R0,5 mm. Lors du pliage, la pression est concentrée sur le coin R de la matrice supérieure. La contrainte au coin R est grande. Par conséquent, la matrice de cintrage supérieure s'use facilement.

L'usure de la matrice supérieure entraîne une augmentation de l'angle R. Dans le calcul des données de la série de pièces, la taille de l'angle de flexion R est l'un des facteurs affectant le coefficient de dilatation de la pièce. Par conséquent, les utilisateurs se plaignent souvent que la taille des pièces produites par la plieuse CNC augmente après une utilisation à long terme. Dans ce cas, en effet, le problème n'est pas de la responsabilité du fabricant, il est causé par l'usure naturelle du client ou par une mauvaise utilisation.

Outils de presse plieuse en option

Temps de lecture estimé : 10 minutes
